PEV torre lateral autoportante para 2 pisos

Si buscas un ascensor para silla de ruedas que cumpla con las normas más exigentes cómo  NTC 5926-4 y resolución 3100 del ministerio de salud colombiano para IPS, hospitales, clínicas o centros de salud. O buscas una solución tipo Home Lift para tener accesibilidad en tu hogar. Las plataformas de elevación vertical de TEKO son las mejor solución en accesibilidad y superación de barreras arquitectónicas.

En TEKVO nos especializamos en accesibilidad e instalamos plataformas de elevación vertical en todo Colombia.

Tu solución en accesibilidad en ascensores para discapacitados - Plataformas de Elevación Vertical – PEV, la tiene TEKVO.

Nuestras plataformas para discapacitados, personas con movilidad reducida PMR y/o usuarios con o sin silla de ruedas son equipos seguros, diseñados bajo la norma NTC 5926-4 especialmente pensando en las necesidades de elevación de las personas que hacen uso de una silla de ruedas y su acompañante.

Nuestros ascensores para discapacitados también pueden ser empleados para dar solución a requerimientos de elevación domésticos o comerciales.

Siendo los diseños de TEKVO elevadores para sillas de ruedas diseñados para personas, no para carga (no son malacates); son equipos que deben ser diseñados y fabricados cumpliendo los estándares de seguridad exigidos por los entes certificadores avalados por la ONAC.

Asegúrese que cuando vaya a adquirir una plataforma de elevación vertical, esta cumpla con la norma técnica colombiana – NTC 5926 - 4, la cual garantiza que el elevador que está adquiriendo, cumple con las normas de seguridad para tripulantes y transeuntes; así como para el personal técnico que a futuro prestará servicio de mantenimiento al elevador.

Antes de comprar su elevador, exija al fabricante que le suministre los certificados NTC 5926-4 de equipos que ha instalado previamente y que han sido certificados.

Si dicho proveedor no se lo suministra; es seguro que sus elevadores para sillas de ruedas NO cumplen norma y usted tendrá que comprar un nuevo elevador cuando en la visita de inspección el elevador de silla de ruedas que usted compró, no pase la certificación.

Los elevadores para silla de ruedas de TEKVO, siempre se entregan acompañados de un certificado de cumplimiento – NTC 5926 - 4.

Usted podrá estar tranquilo de que su elevador no generará accidentes, lesiones o hasta la muerte a sus usuarios; trayendo las consecuentes demandas o indemnizaciones a los usuarios o terceros afectados. Esto solo pensando en las consecuencias financieras. Siendo más grave la pérdida de la salud, generación de lesiones personales, pérdida de las funciones físicas; o cómo lo mencionamos previamente: hasta la muerte de un usuario, familiar o personal de mantenimiento.

No te dejes engañar cuando te digan que el elevador que vas a adquirir cumple norma. EXIGE a tu proveedor que te enseñe certificaciones – NTC 5926 - 4, de elevadores que haya instalado previamente. Y exige que el elevador que vas a comprar SEA ENTREGADO acompañado de la visita de certificación de un ente certificador avalado por la ONAC (actualmente en Colombia ICM o CERTINEXT).

Las Plataformas de Elevación Vertical para sillas de ruedas - PEV  TEKVO, son elevadores para silla de ruedas que pueden instalarse sin necesidad de hacer grandes adecuaciones civiles, eléctricas o arquitectónicas; ya que solo requieren un pozo de 15cm de profundidad. Una conexión a 220V y una conexión a 110V.

No requieren cuarto de máquinas y no requieren de un hueco de obra físico.

Pueden instalarse en casas o edificaciones existentes; solamente anclando la plataforma de elevación vertical para silla de ruedas a una pared que les brinde soporte.

La fabricación e instalación de los ascensores para silla de ruedas y cumplimiento de accesibilidad es rápida y el diseño y fabricación de los elevadores de sillas de ruedas se realiza de acuerdo a las medidas disponibles en el sitio de instalación. Claro está que las medidas de la cabina del ascensor deberá realizarse de acuerdo a las medidas mínimas exigidas por la norma NTC 5926-4 y que sean suficientes para que una persona en silla de ruedas con o sin acompañante quepa dentro de la cabina del ascensor para silla de ruedas.

La instalación del ascensor para silla de ruedas tarda entre una a dos semanas (dependiendo si el elevador incluye o no un cerramiento suministrado por TEKVO), ya que se fabrica en módulos que son ensamblados en el sitio de instalación.

Las plataformas de elevación vertical para sillas de ruedas pueden fabricarse en modelos:

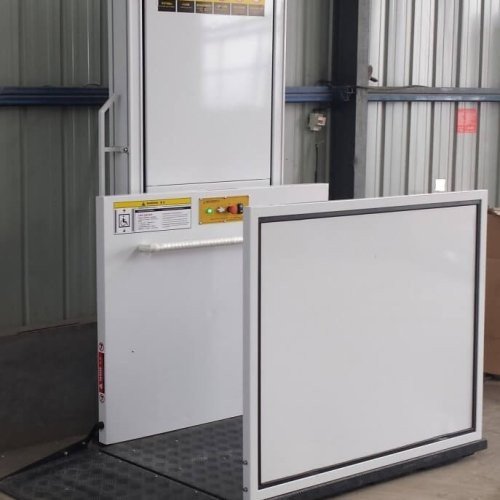

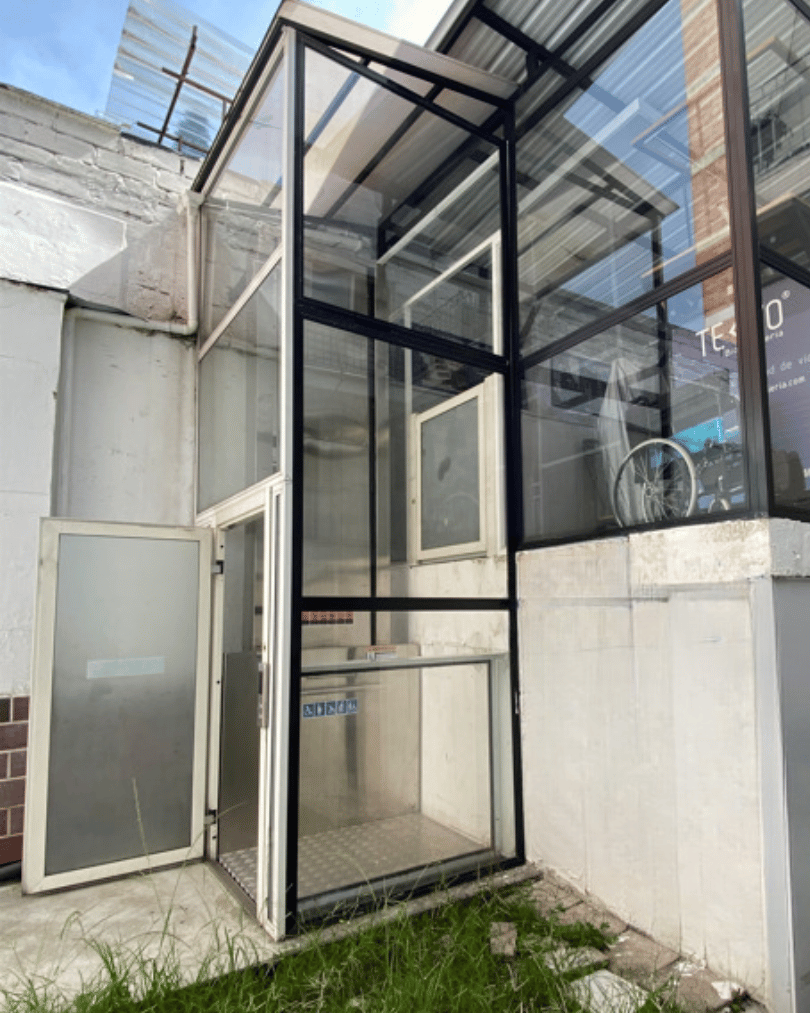

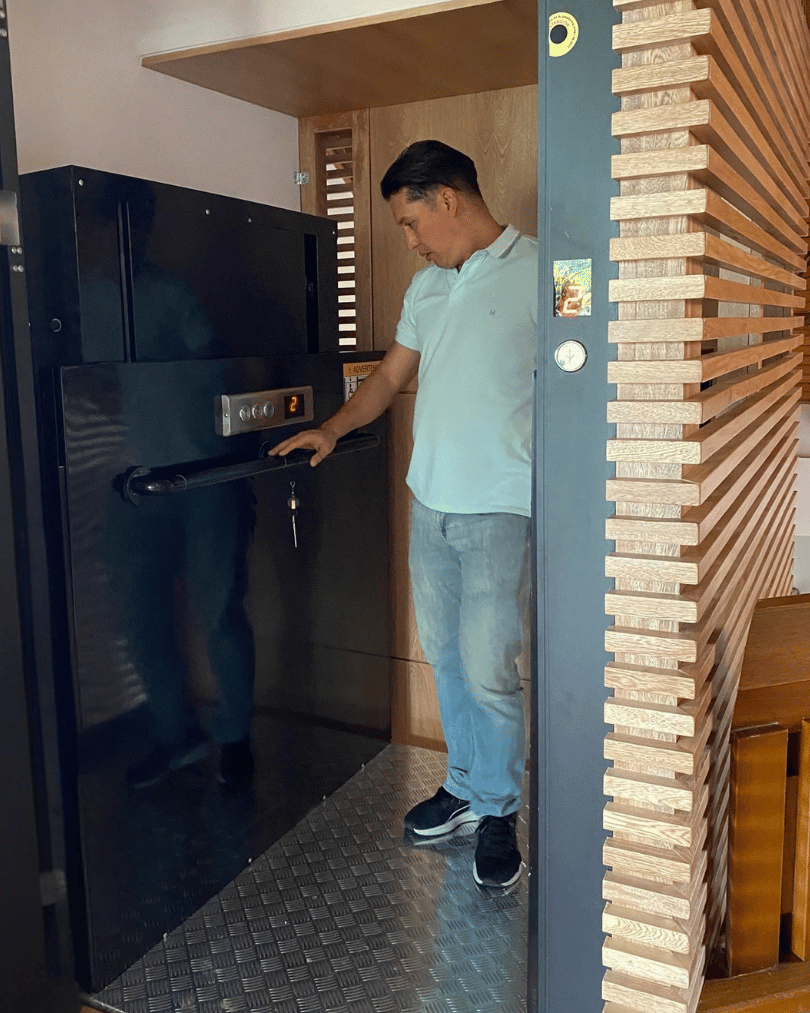

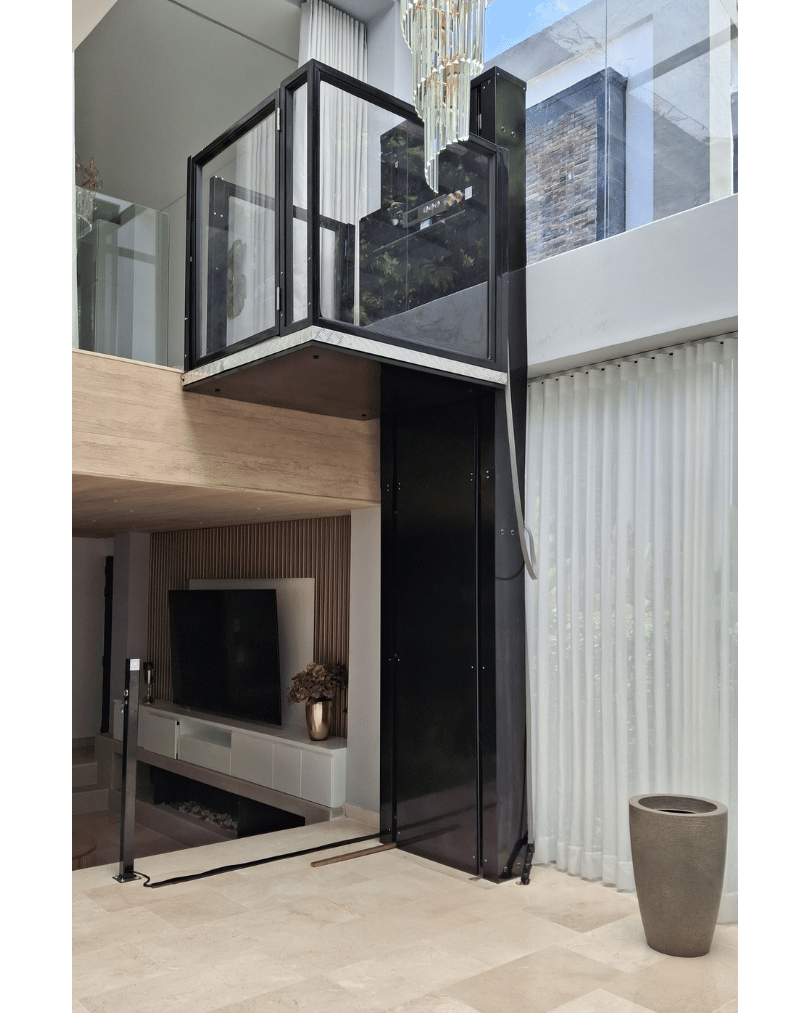

• Con cabina de media altura (1,2m).

• Cabina de cuerpo completo (2m).

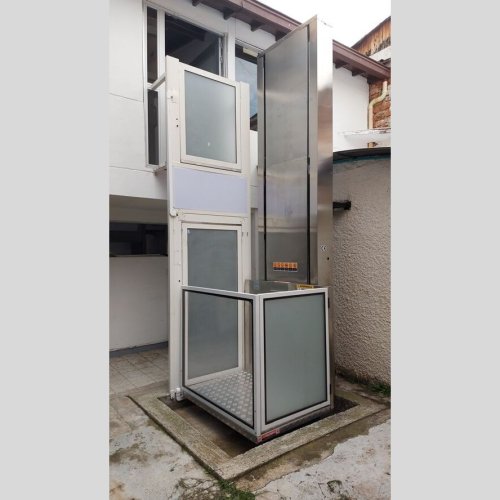

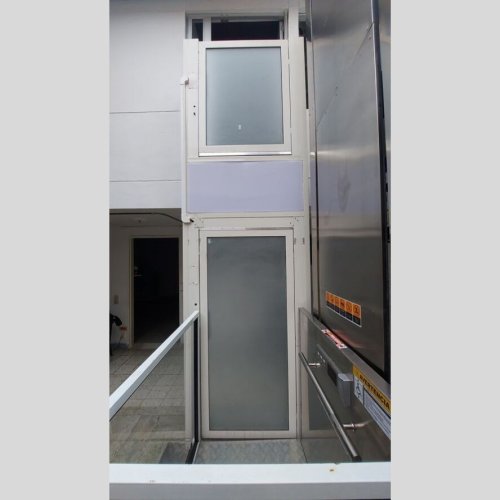

• Sin torre de cerramiento.

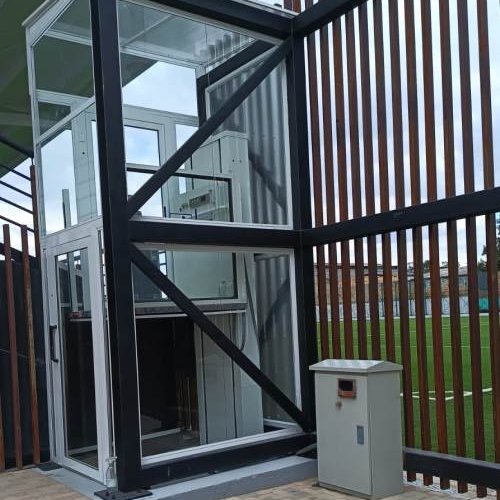

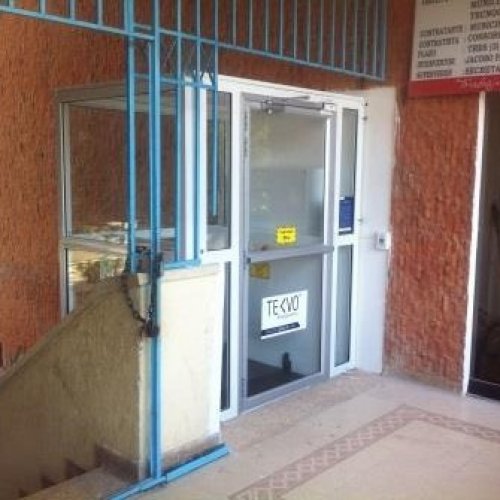

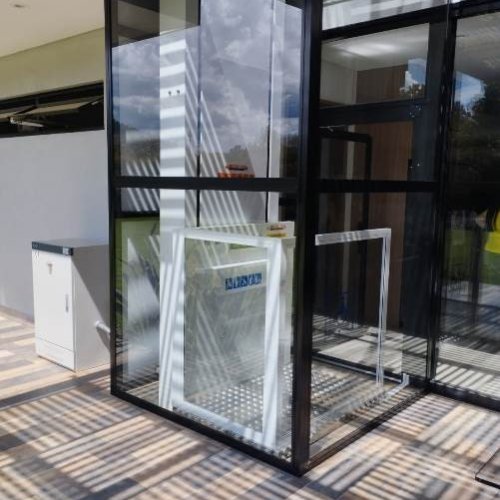

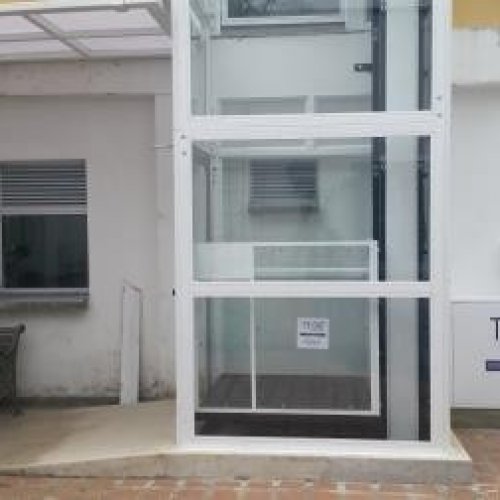

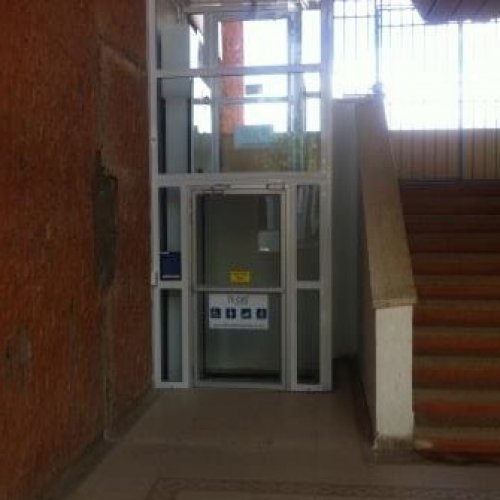

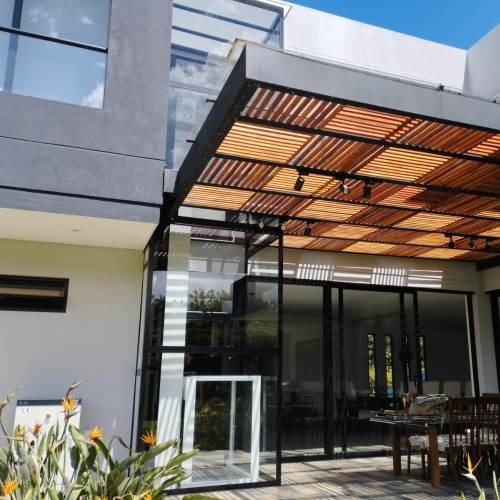

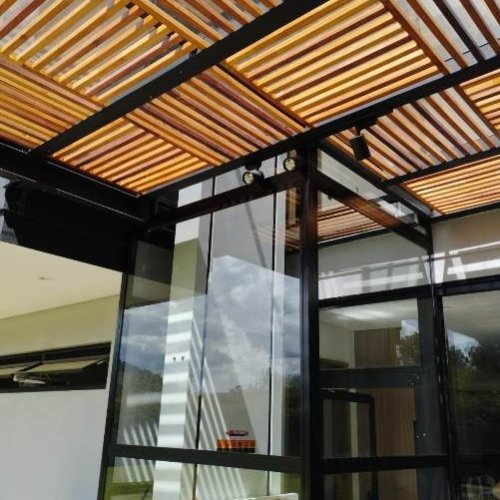

• Con torre de cerramiento (virtoaluminio, Superboard, Drywall).

• Otro tipo de diseños de acuerdo a la necesidad, gusto o condiciones del sitio a adecuar.

No olvides que TEKVO te ofrece el mejor precio de plataformas de elevación vertical de Colombia; con elevadores que cumplen con la norma técnica colombiana – NTC 5926 - 4, la cual garantiza que el elevador que está adquiriendo es seguro para usuarios / tripulantes, transeúntes y para el personal técnico que a futuro prestará servicio de mantenimiento al elevador.

Ten presente que un elevador es una inversión/activo que requerirá de mantenimiento, mano de obra y suministro de repuestos originales para su correcto y seguro funcionamiento.

TEKVO cuenta con ingenieros y técnicos altamente capacitados y con experiencia en instalación y mantenimiento desde el 2010.

Tenemos presencia en las principales ciudades de Colombia, lo que evitará que tu elevador quede fuera de operación ya sea por garantía, repuestos o mantenimiento preventivo o correctivo.

GENERALES

• Carga máxima: 250kg – Una persona en silla de ruedas + un acompañante

• Número de paradas: 2

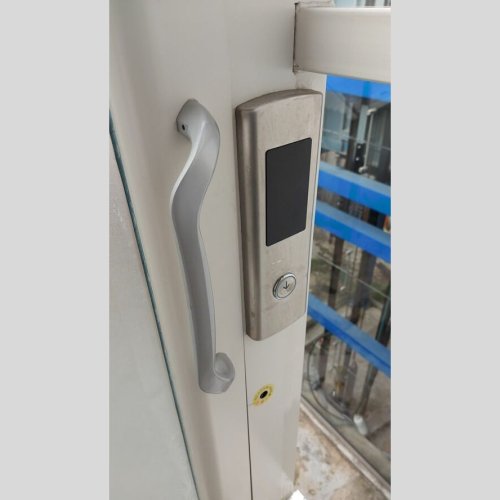

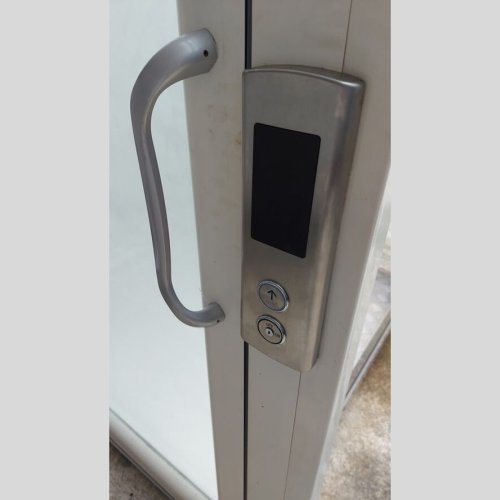

• Número de llamados en pisos: 2 (botones para pedir el ascensor en cualquiera de los dos niveles)

• Las dimensiones de cabina mínimas recomendadas para una cabina de ascensor para silla de ruedas son 85cm de ancho x 125cm de profundidad. Las dimensiones de cabina del ascensor recomendadas siembre que haya la disponibilidad de espacio son 110cm de ancho x 140cm de profundidad.
• Distancia a desplazar verticalmente: Dos pisos

SEGURIDADES

• Paracaídas: Se activa en el momento de ruptura del sistema de tracción (es la seguridad más importante a exigir a su proveedor)

• Carga máxima / overload: Limitador de carga para evitar que suban más personas/peso del que soporta el elevador

• Fines de carrera: Limitadores de desplazamiento eléctrico y mecánico en límite superior e inferior del recorrido.

• Seguridad a bordo de cabina: Fotocelda infraroja instalada en los lados de cabina sin paredes o puerta; la cual detiene el movimiento de elevación o descenso de la cabina,

• Seguridad en pozo bajo la cabina: sensor de presión / piso falso antiaplastamiento ubicado bajo la cabina, para evitar aplastamiento de objetos, animales o personas que se ubiquen bajo la plataforma en el momento de su descenso (aplica tanto para elevadores con cerramiento, cómo sin cerramiento)

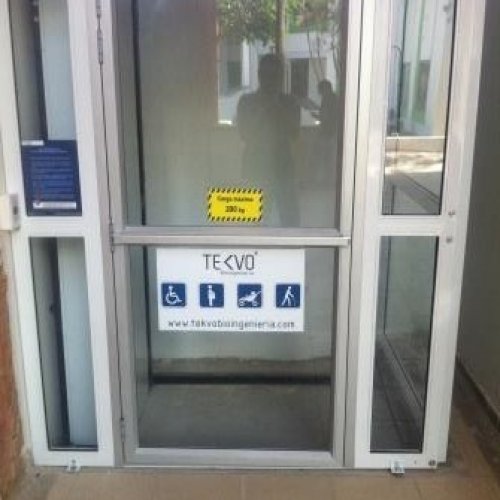

• Seguridad en puertas: Bloqueo electro-mecánico automático de las puertas, cuando la cabina no está presente en el piso (evita que la gente ingrese en el pozo cuando la cabina no está presente).

• Parada de emergencia: Botón de stop a bordo de cabina para detener el movimiento de elevación o descenso.
• Intercomunicador con el exterior de la cabina.
• Llamado de emergencia en caso de bloqueo.
• Rescate de emergencia en caso de bloqueo o corte de energía.

RESCATE

• Maniobra de rescate manual: descenso manual de la plataforma para evitar un atrapamiento en caso de falta de suministro eléctrico (solo requiere accionar un cable o palanca).

CABINA

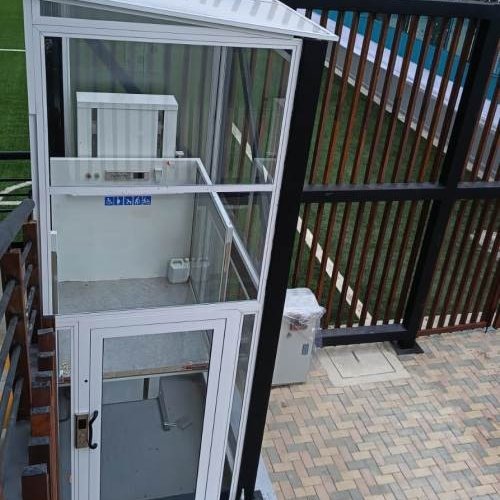

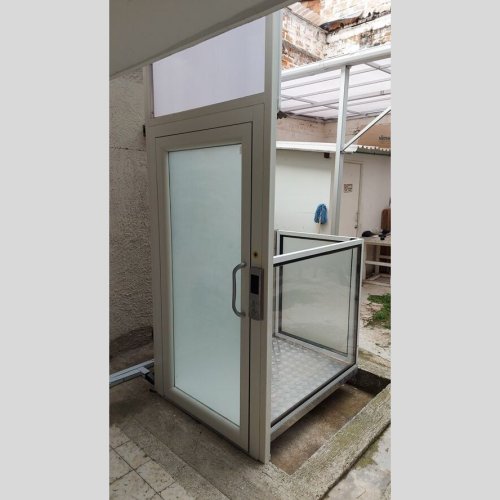

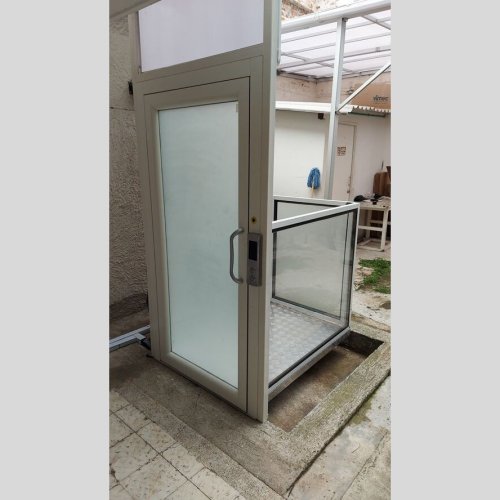

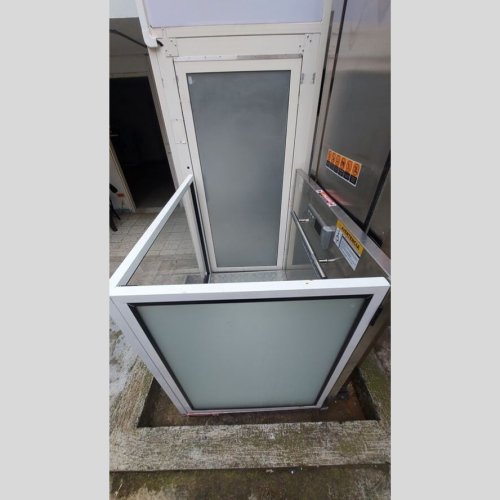

• Altura: A media altura 120cm o cabina completa 2m. Marco en acero al carbón con páneles laterales en lámina o policarbonato.

• Asidero: Pasamanos al interior de cabina - Soporte de ayuda para las manos del usuario.

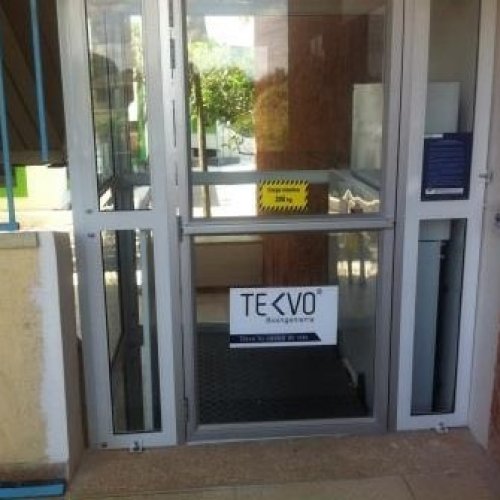

SISTEMA DE ACCESO / PUERTAS

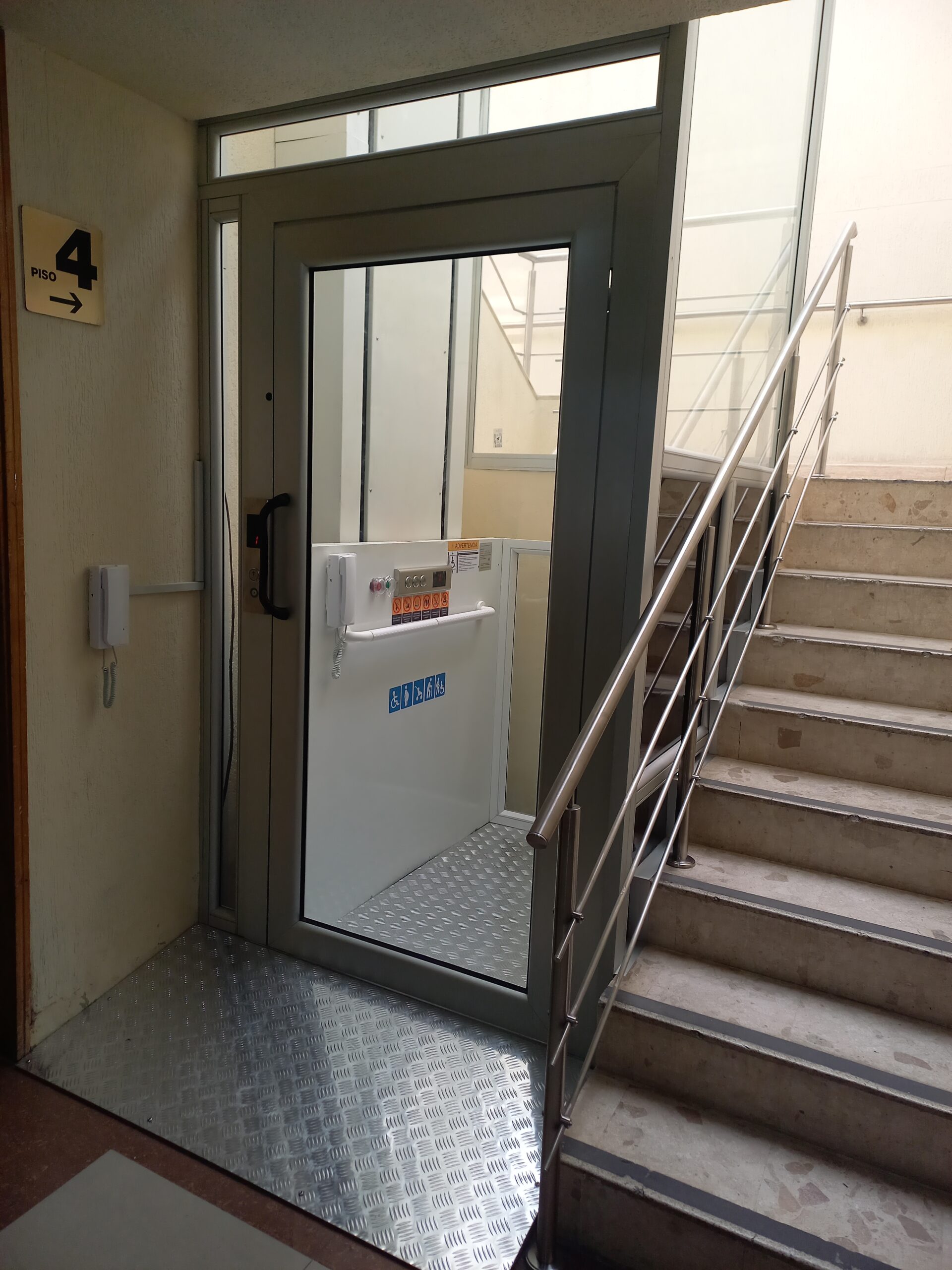

• Entrada y salida: A 180º, a 90º ó la misma puerta para ingreso y salida

• Ubicación: En pisos y opción a bordo

• Cerrado de puertas: Ayuda en el cerrado con gato. Y bloqueo electromecánico que evita que las puertas de piso se abran cuando el elevador está en movimiento.

• Mecanismo de acceso: Puerta batiente

• Tipo de puertas: De media altura 120cm o cabina completa 2m. anchos 80cm y 90cm.

TORRE

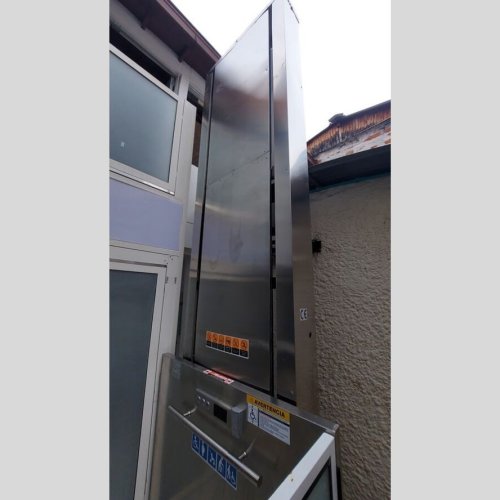

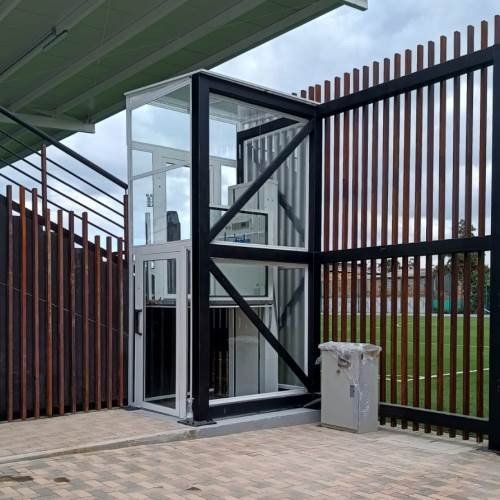

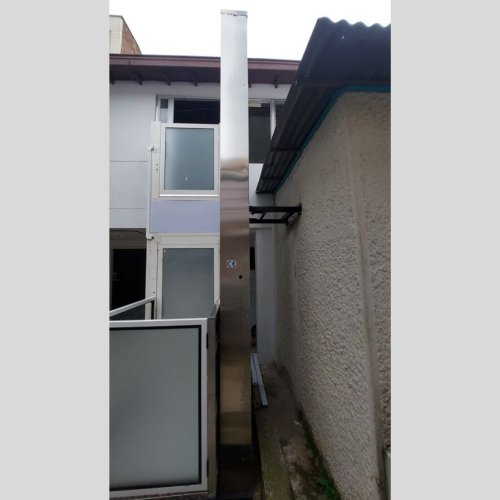

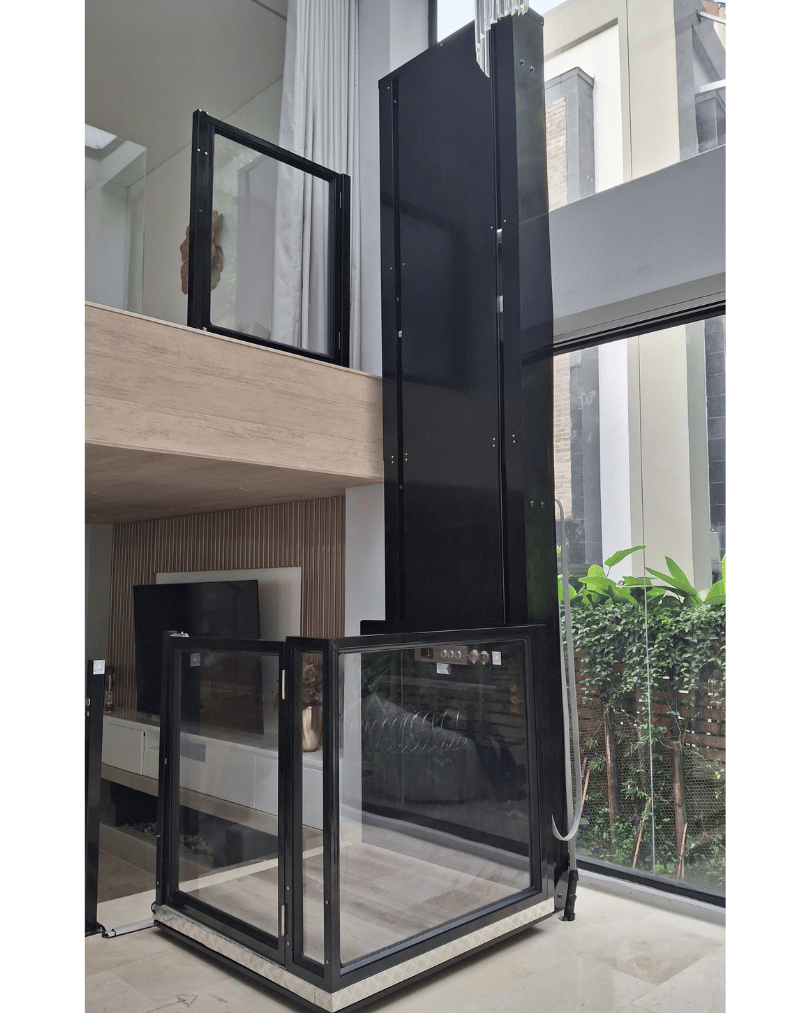

• Diseño: Lateral autoportante. Solo requiere anclaje a piso y pared para garantizar estabilidad. (No transmite carga a la pared. Solo al piso).

• Materiales: Interior en acero estructural o aluminio. Y carcasas en chapa de acero al carbón o inoxidable

PLATAFORMA

• Medidas de la plataforma (Ancho x Largo): A x B, 80cm x 125cm, 100cm x 125cm, 110cm x 125cm, 120cm x 120cm (o lo permitido, de acuerdo a lo disponible en sitio)

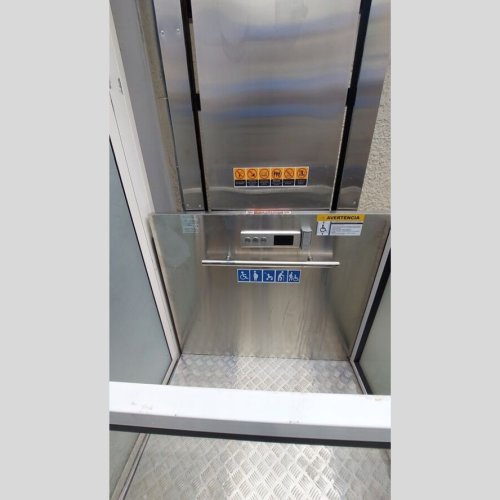

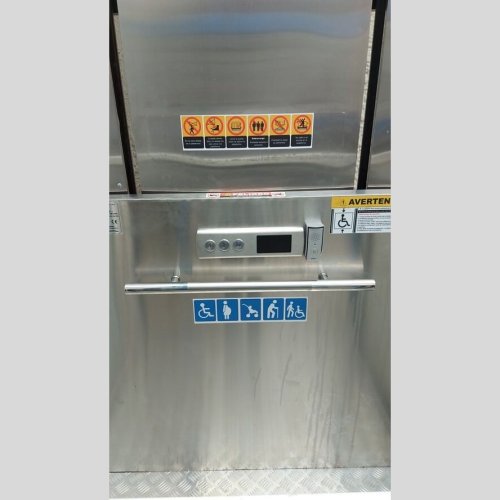

• Control: Panel o controlador manual con botón de ascenso, botón de descenso y botón de stop. Mandos tipo “Hombre Presente”. El ascensor sube o baja, solo mientras el botón de mando está siendo presionado.

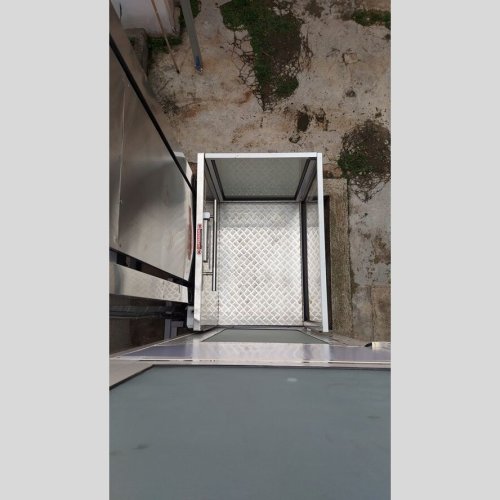

• Piso de la plataforma: En lámina antideslizante tipo alfajor

POZO

• Medidas del pozo de instalación (Ancho cabina + 55cm X Largo cabina + 15cm): A+55cm x B+15cm, 135cm x 140cm, 155cm x 140cm...

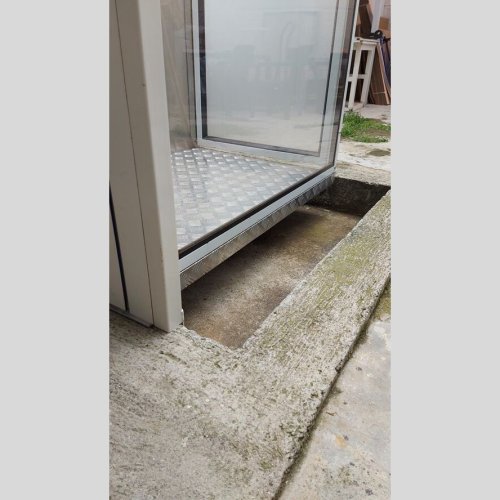

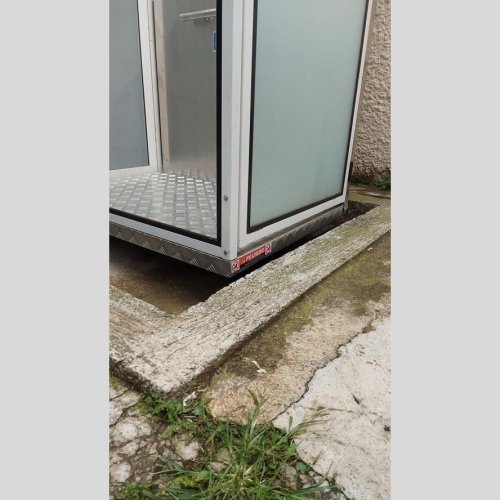

• Profundidad del pozo de instalación: 15cm

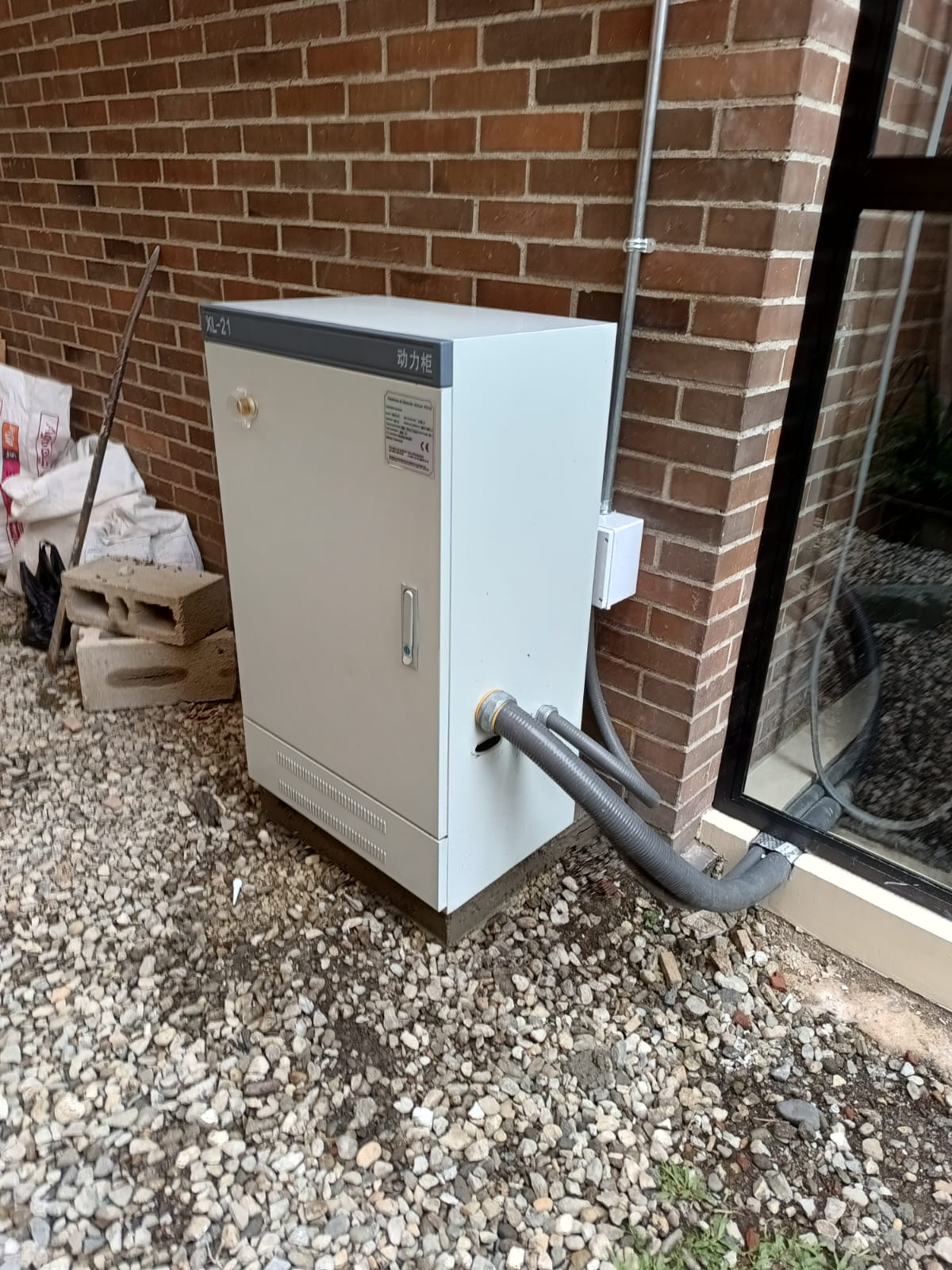

ACOMETIDA ELÉCTRICA: El cliente debe proveer una conexión 220V monofásica exclusiva en tablero electrico para el elevador; cumpliendo RETIE. Llevar esta linea 220V hasta el pozo de instalación (se recomienda cableado rígido número 8, breaker 2 polos 40A, aterrizado, todo cumpliendo RETIE). También se debe suministrar una conexión a 110V en el pozo del elevador (para instalación y mantenimiento).

OBRA CIVIL: Pozo de 15cm de profundidad. Vanos de puerta con medidas suministradas por TEKVO.

CERRAMIENTO: Se cotizará a solicitud del cliente: vitro-aluminio, Drywall, Super board. El hueco de obra en mampostería será suministrado por el cliente... otros.

ENVÍO: Se cotiza con el total del elevador

INSTALACIÓN: Instalación con técnicos e ingenieros altamente capacitados y con experiencia, que garantizan el funcionamiento seguro del elevaodor.

SOPORTE POSVENTA: Somos diseñadores y fabricantes. Todos los repuestos, accesorios y mantenimiento, son suministrados por TEKVO BIOINGENIERÍA.

SITIOS DE INSTALACIÓN: En el momento de solicitar una cotización, se deben enviar fotos, medidas y/o planos del sitio a intervenir.

GARANTÍA: Un (1) año en todos los componentes

Descargar ficha técnica, aquí

CUMPLIMIENTO DE NORMA: NTC 5926-4 que garantiza la seguridad del diseño e instalación del elevador (evite accidentes, lesiones o muerte de los usuarios).
